I.
Descripción General del Producto

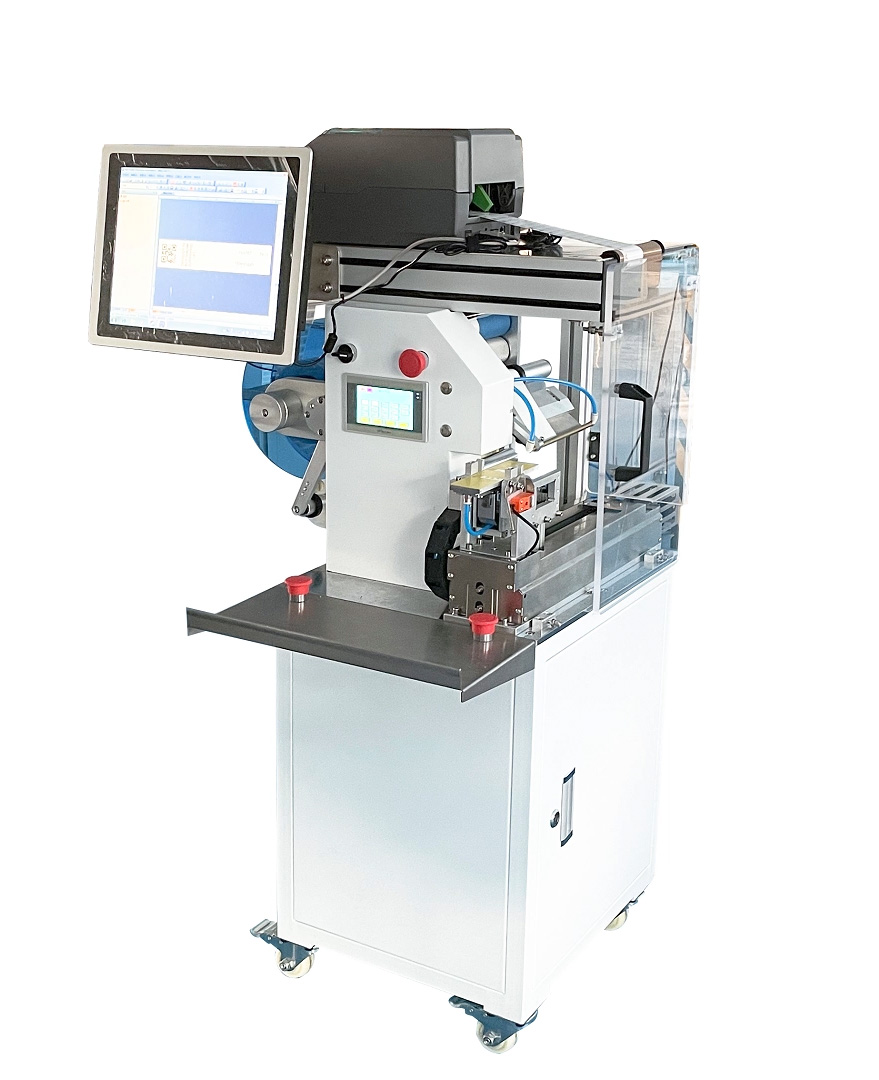

La Máquina Semiautomática para Plegado y Etiquetado de Alambres JW-T107 es un equipo de etiquetado eficiente diseñado para las necesidades de plegado y etiquetado de diversos productos pequeños y medianos.
Adoptando accesorios personalizados y tecnología de control preciso, el equipo puede adaptarse a escenarios de etiquetado de varias especificaciones, combinando flexibilidad y estabilidad.
Es ampliamente utilizado en las industrias de alambres, artículos de uso diario, envasado de alimentos y otras, lo que puede mejorar considerablemente la eficiencia y estandarización del etiquetado, y reducir los errores de operación humana.
II.
Parámetros Técnicos Principales
|
Categoría del Parámetro
|
Especificaciones Específicas
|
|
Especificaciones aplicables del rollo de etiquetas
|
Diámetro interior: ￠76mm, Diámetro exterior: ￠240mm
|
|
Precisión de etiquetado
|
±0.5-1mm (excluyendo errores del producto y de la etiqueta en sí)
|
|
Velocidad de etiquetado
|
900-1000pcs/H (la velocidad real depende del tamaño de la etiqueta y de la habilidad del operador)
|
|
Rango de diámetro de alambre aplicable
|
Estándar: 4MM-10MM;
Disponible personalización para tamaños fuera de este rango
|
|
Especificaciones de etiqueta aplicables
|
Longitud: 10mm～40mm (disponible personalización
para otros tamaños); Ancho (dirección de plegado): 30mm～130mm
|
|
Dimensiones generales de la máquina
|
Aproximadamente
650mm×780mm×1100mm (Largo×Ancho×Alto)
|
|
Fuente de alimentación aplicable
|
220V/50HZ, Potencia nominal: 0.25KW
|
III.
Detalles de la configuración principal
(I) Configuración del mecanismo central
|
Categoría del mecanismo
|
Nombre del mecanismo
|
Cantidad
|
Materiales principales
|
|
Mecanismos de ejecución básicos
|
Mecanismo de desenrollado
|
1 juego
|
Acero inoxidable, Acrílico,
Aleación de aluminio
|
|
|
Mecanismo de guiado de etiquetas
|
1 juego
|
Aleación de aluminio
|
|
|
Mecanismo de prensado de etiquetas
|
2 conjuntos
|
Aleación de aluminio, Chapa de manganeso
|
|
|
Mecanismo de despegado de etiquetas
|
1 conjunto
|
Acero inoxidable, Aleación de aluminio
|
|
|
Mecanismo de tracción
|
1 conjunto
|
Aleación de aluminio, Acero, Rodillo recubierto de goma
|
|
|
Mecanismo de rebobinado
|
1 conjunto
|
Acero inoxidable, POM (Polioximetileno)
|
|
|
Mecanismo de plegado
|
1 conjunto
|
Aleación de aluminio, Acero, Rodillo recubierto de goma
|
1 juego
Aleación de aluminio, Acero inoxidable
|
|
Estructura principal y auxiliares
|
Estructura principal
|
1 juego
|
Acero
|
|
|
Caja eléctrica
|
1 juego
|
Chapa pintada
|
|
|
Carril deslizante
|
1 juego
|
HIWIN (Taiwán)/Marca nacional de alta calidad
|
|
|
Base de ajuste
|
1 juego
|
Rama plateada, Material de aluminio, Cojinete
|
|
|
Tornillo de avance
|
1 set
|
TBI/Marca nacional de alta calidad
|
(II) Configuración Eléctrica Clave
|
Categoría Eléctrica
|
Nombre Eléctrico
|
Cantidad
|
Opción de Marca
|
|
Núcleo de control
|
Controlador PLC
|
1 set
|
Wecon
|
|
|
Pantalla táctil
|
1 set
|
Wecon
|
|
Sistema de accionamiento
|
Motor de tracción
|
1 juego
|
Keli'er/Ruitte
|
|
|
Controlador del motor de tracción
|
1 juego
|
Keli'er/Ruitte
|
|
|
Motor de alimentación de etiquetas y controlador
|
1 juego
|
Keli'er/Ruitte
|
|
Eléctrico de detección y auxiliar
|
Sensor de detección de etiquetas
|
1 juego
|
Sick (Alemania)/Boyi Jingke
|
|
|
Fuente de alimentación conmutada
|
1 juego
|
Mean Well (Taiwán)
|
|
Componentes neumáticos
|
Cilindro
|
2 juegos
|
Airtac/Xingchen
|
|
|
Válvula solenoide
|
6 piezas
|
Airtac
|
|
|
Generador de vacío
|
1 juego
|
SNS
|
IV. Funciones Básicas y Escenarios de Aplicación
(I) Funciones Principales
1. Tecnología de plegado y etiquetado: Adopta un método de plegado y etiquetado preciso con dispositivos de sujeción personalizados, que puede realizar un etiquetado estable de productos con diferentes especificaciones, garantizando una adhesión plana de la etiqueta y un posicionamiento preciso.
2. Capacidad de adaptación flexible: Puede cambiar rápidamente para adaptarse a las necesidades de etiquetado de cables, tuberías, pequeños artículos de uso diario y otros productos sin ajustes a gran escala del equipo, con una fuerte compatibilidad.
3. Diseño de operación humanizado: Equipado con pantalla táctil profesional y sistema de control PLC, con lógica de operación clara y fácil de usar, lo que reduce el costo de capacitación del personal.
(II) Escenarios de Aplicación Típicos
• Categoría de cables electrónicos: Plegado y etiquetado de cables de alimentación, cables de datos, cables de auriculares, etc.;
• Categoría de plásticos y artículos de uso diario: Tuberías de plástico, perchas, utensilios de mesa, cuencos y platos desechables, etc.;
• Categoría de envasado de alimentos: Plegado y etiquetado de paletas de caramelo, gelatina y otros snacks con etiquetas colgantes con orificio de avión;
• Otros: Productos pequeños y medianos que requieren etiquetado plegado o etiquetado con orificio colgante.
V.
Funciones Opcionales
1.
Módulo de impresión y etiquetado en línea: Opcional
impresora de códigos de barras + computadora + software profesional, que puede imprimir información dinámica
como códigos de barras, códigos QR en etiquetas en tiempo real, logrando una
operación integrada de "impresión-etiquetado";
2.Personalización de etiquetado circunferencial para alambre circular:
Admite la personalización de la función de etiquetado envolvente de círculo completo
para productos de alambre circular para satisfacer las necesidades de etiquetado de productos especiales.
Para
más detalles, consulte al personal comercial correspondiente.
